| ◆ 研磨機 YP型 |
| |
| 穀物の表面に付着した埃、泥等を除去します。 |
| |
| 研磨機と集塵機のセットで使用し、除去した埃などを集塵機に捕集します。 |
| |
 |
| ドライの状態で除去できるものは |
| なるべくここで処理を行い、洗穀に |
| よる水の負担を軽減します。 |
| |

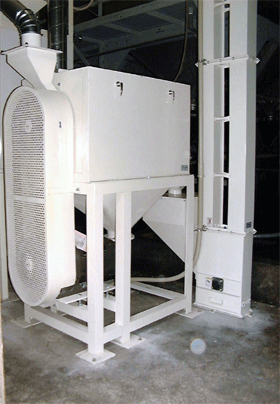

| ３トン型 ＹＰ３０００ |
| |
| |
| ＜機構＞ |
| １ 研磨用外網 |
| 特殊な押し出し網を使用し、 |
| ワークが壊れにくくして |
| います。 |
| ２ 研磨用ベルト |
| 食品対応素材を使用したベルト |
| で大豆を攪拌します。 |
| ６枚のベルトがあり、ベルトは |
| ゆるいスクリュー状のカーブを |
| もち、ワークを送りながら研磨 |
| します。 |
| ３ 冷却 |
| 研磨時にワークが熱を持たない |
| ように、外気を取り入れ冷却し |
| ます。 |
|
|
| |
| ◆ 標準規格 |
|
型式 |
処理能力（大豆） |
寸法(mm) |
電気容量（ｋｗ） |
| ＹＰ３０００ |
３ｔ／ｈ |
600x1000x1800 |
２００Ｖ３相５．５ |
| ＹＰ５０００ |
５ｔ／ｈ |
900x1000x1800 |
２００Ｖ３相７．５ |
|
| |
| ◆ 対応集塵機 |
| ＹＰ３０００ |
４０ｍ3／ｍｉｎ |
| ＹＰ５０００ |
５０ｍ3／ｍｉｎ |
|
|
| |
 |
| |
|
 |
| |
| |

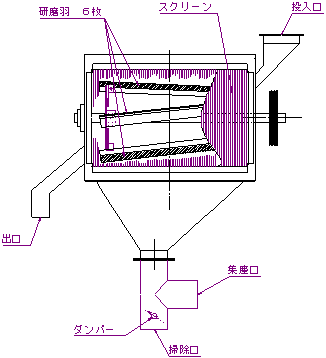

| 投入口から大豆を入れ、固定 |
| されたスクリーンと一定の回転 |
| をする研磨ベルトの間を通過し |
| ます。 |
| このとき大豆の表面に |
| 付着している埃、泥などを分離 |
| します。 |
| 分離したものは集塵口から |
| 集塵機に捕集されます。 |
| |
|
|
| |
|
|
| |

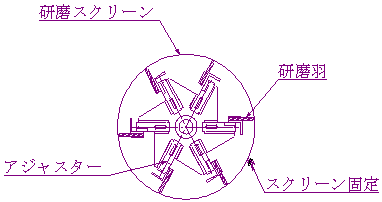

| スクリーンは固定ねじを外すと広がります。 |
| そこから残豆除去や清掃を行います。 |
| |

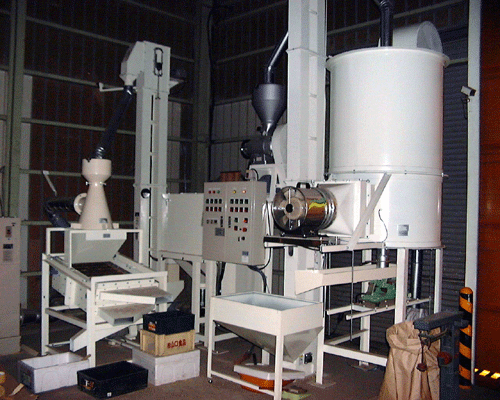

| ◆ 穀物挽割脱皮製造装置 納豆・豆腐・菓子 |
| |
| 原料穀物の成分を変化させること無く、原料穀物を任意の大きさに脱皮分割 |
| することを目的にした設備です。 |
| |
|
 |
|
